产品简介

负压管网集成系统通过负压主动排水技术，重构种植顶板的排水模式：借助埋设的负压板、管网及透气装置，将渗透水有序吸入并汇至雨水井，变无序渗透为可控排放，从源头杜绝积水。

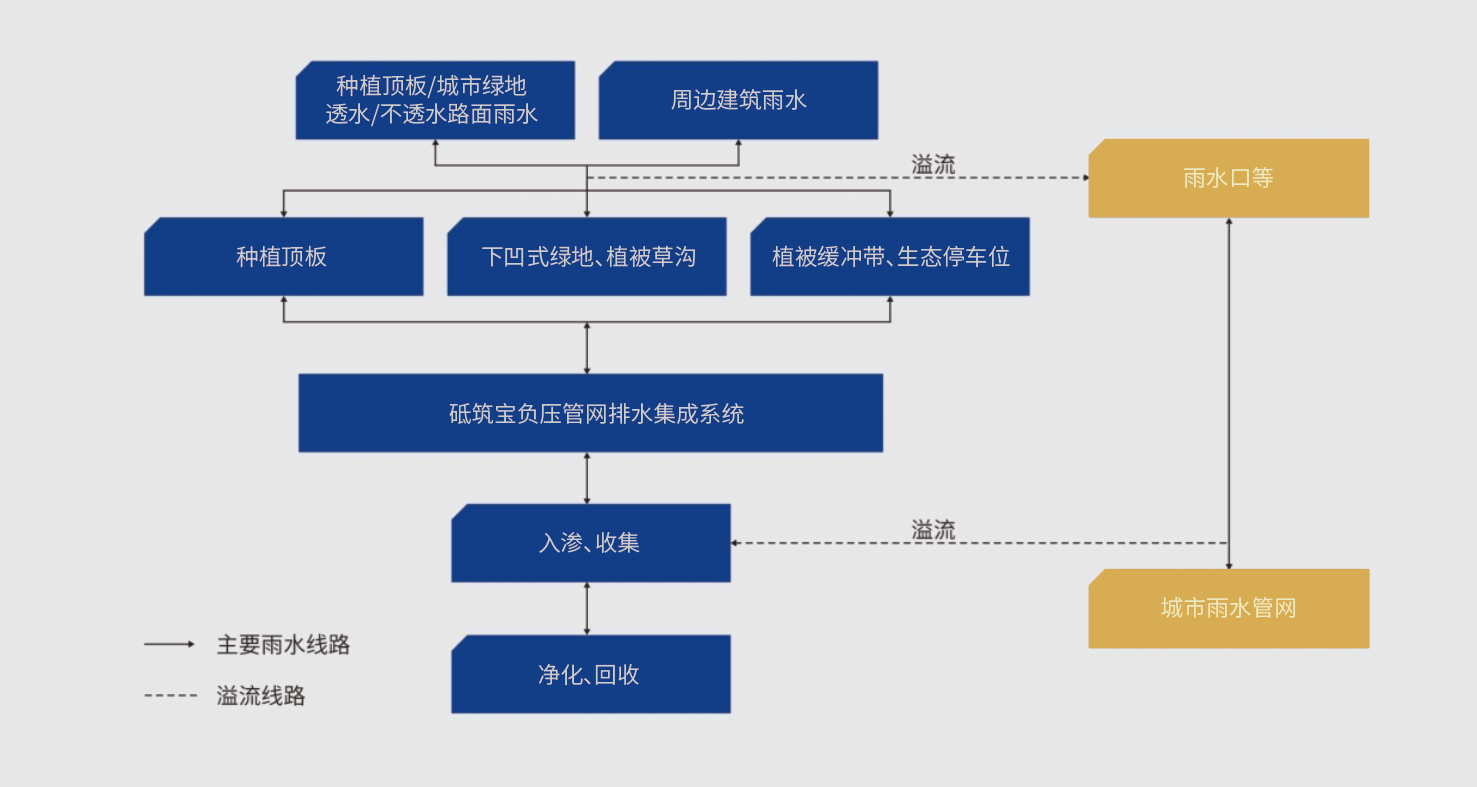

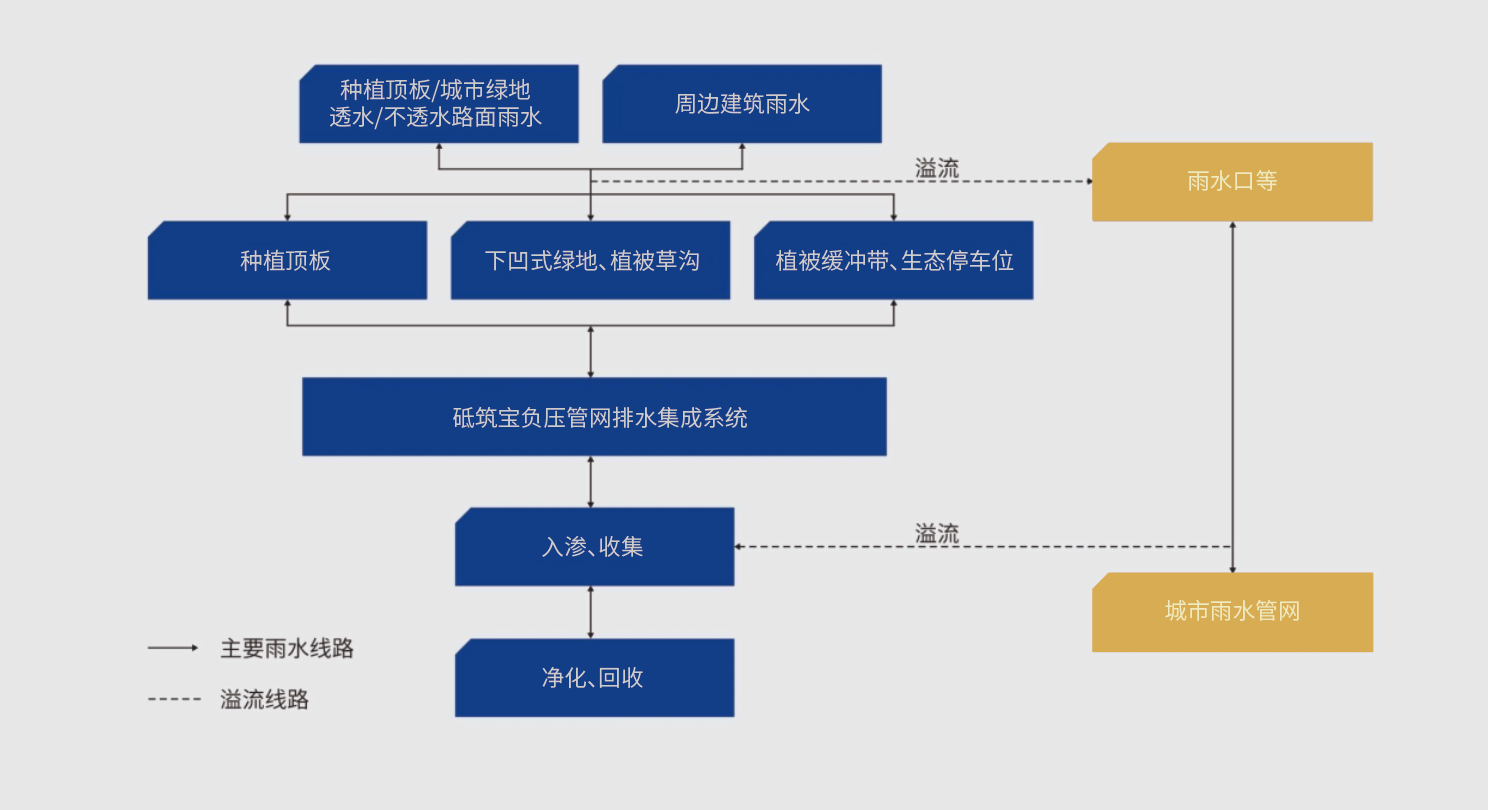

收集的雨水与土壤渗水可循环用于绿化，有效替代自来水。系统在保障土壤通透性、防止植物烂根的同时，兼具高抗压与高集成特性，无需额外找坡，以“渗、滞、蓄、净、用、排”的综合效能，契合海绵城市的绿色建设理念。

产品特点

■ 1、解决大面积找坡困难实现负压有组织排水

■ 2、便于维护，减少阻塞现象

■ 3、减少种植顶板静水压保护结构安全

■ 4、取消找坡层代替传统排水过滤层

■ 5、对渗入水进行收集重复利用、节约水资源

■ 6、施工方便节省造价、施工周期。

施工说明

基础要求：负压板铺设平整干净的顶板上，如有局部不平整之处，应当用水泥砂浆找平；

负压板搭接方式：采用专用防水材料粘接加支点扣接的连接方式施工；

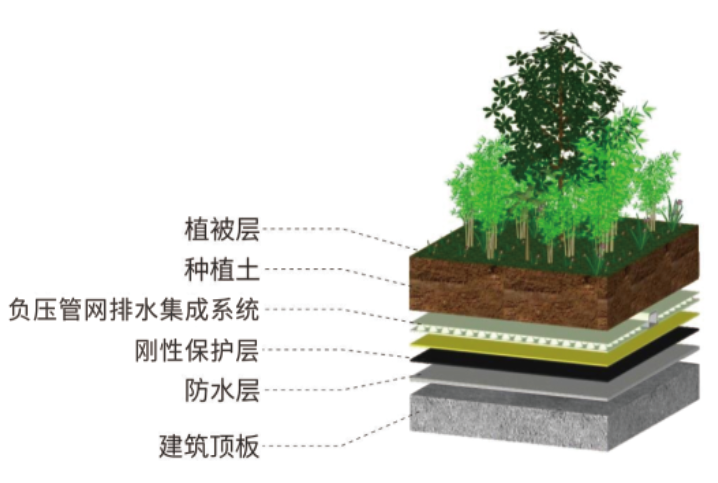

负压板+负压管+负压网+负压透气管装置+负压变径管+密封材料形成整体的排水收集系统；

负压网之间采用缝制工艺；

地下室顶板根据排水方向设置负压管形成分区有组织的负压排水系统。

作用原理

系统的排水动力源于双重复合压差:

1、通过设置与大气连通的负压透气管，使管网系统内保持相对恒定的低压状态；而土壤渗水在负压板区域形成的渗透压相对较高。这种渗透压差引导水分从土壤主动迁移至排水管。

2、利用地下室顶板排水口与雨水井之间的自然标高落差，将水的重力势能转化为动能。当管道内水流达到满管流状态时，结合管网系统的负压协同效应，在变径管处形成高效虹吸抽力，从而实现从被动漫流到主动强排的升级。

执行标准

14J206《种植屋面建筑构造》

适用范围

适用于种植屋面顶板、市政绿化工程、综合管廊、隧道工程、地下建筑顶板、路基边坡、地下室建筑侧墙、地下室建筑顶板。
